設備紹介

 当社の工場では、サイドトリマーを装備した1,650mmまでの広巾の材料にも対応するレベラーシャーラインを設置し、自社取扱母材のすべての鋼板一次加工を行っています。

 さらに、シートスリッターラインとスケアシャーによる、二次加工も手がけており、各ロットで、納期や品質管理にもきめ細かく柔軟に対応しています。
 倉庫には、常時、多様な材料をストックして敏速に対応できるヤードシステムを採用しており、高い評価を得ています。
 また、各種設備機器は常に最高の状態にメンテナンスされており、一部独自の仕様による設備の導入を進めております。
 本社では、コンピューターシステムにより、メーカーからの入荷、在庫、加工等の各状況や売上、経理データ等を一元的に管理しており、工場とオンライン化する事により、情報の一貫体制によって、あらゆるスケジュールに対応することを可能にしています。ニーズに応じて、各種機械による加工や特定加工品の即納体制といったサービスも行い、高付加価値を持つ信頼されるコイルセンターとして、常に安定した、そして一歩先を行く対応を心掛けております。

 メーカーとの強固な関係をもとに、西壱金属ではあらゆる仕様に応じた材料を調達供給いたします。













6Hi 3.2mm×1,650mmシャーライン・サイドトリマー付
主仕様
取扱材料 冷間圧延・表面処理鋼板
板  厚 0.4〜3.2mm
板  幅 500〜1,650mm
せん断抵抗値 MAX 40kg/mm²
通板速度 MAX60m/min
コイル内径 φ508.610mm
コイル外径 φ1,800mm
コイル重量 20,000kg
切断長さ 300〜5,000mm
(注)板厚3.0mmupは400mm以上
パイリング高さ 600mm MAX(スキット含む)
パイリング荷重 4,000kg MAX
電  源 AC220V 60Hz
サイドトリマー付
板  厚 0.4〜2.3mm
スクラップ
チョッパー
切断巾 5.0〜30.0mm(片耳)
切断長さ 約70mm
本体開閉量 560〜1,650mm
カッター速度 600m/min(MAX)
このページのトップへ

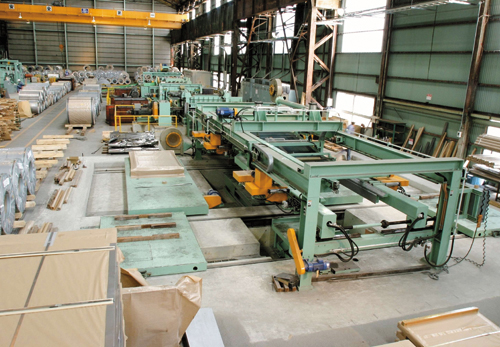

6Hi 3.2mm×1,650mmシャーライン・サイドトリマー付

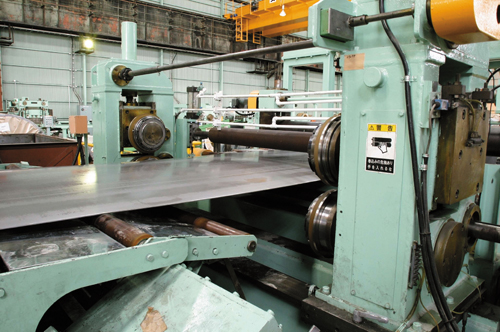

サイドトリマー

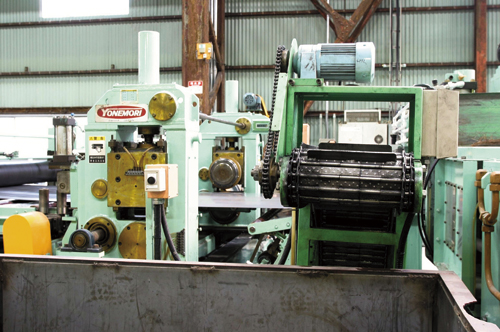

サイドトリマーチョッパー処理部

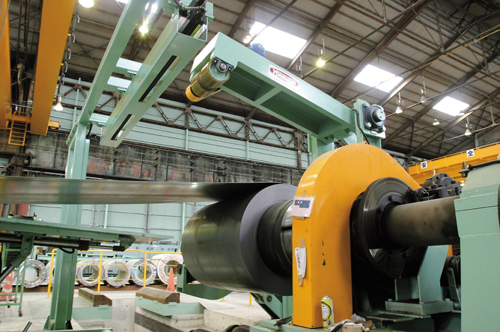

アンコイラー部(CPC制御装置付)
↑ 画像をクリックすると拡大します
機械設備
シートスリッターライン…/2,500mm 1台
  ガングスリッターライン 2,500mm
板  厚 0.5〜1.0mm
板  幅 2,500mm(MAX)
長  さ 500〜2,500mm
集積荷重 5,000kg(MAX)
集積高さ 500mm(MAX)
スケアシャー…1.230mm 2台 / 2,550mm 1台
  スケアシャー
1,280mm
スケアシャー
2,060mm
スケアシャー
2,550mm
切断能力 3.2×1.280mm
SS41
3.2×2,060mm
SS41
4.5×2,550mm
SS41
切断長さ 40〜1,000mm 40〜1,000mm 50〜1,250mm
集積重量 2,000kg 2,000kg 2,000kg
集積高さ 500mm 500mm 500mm
集積長さ 200〜1,280 200〜2,060mm 250〜2,550mm
シートスリッターライン

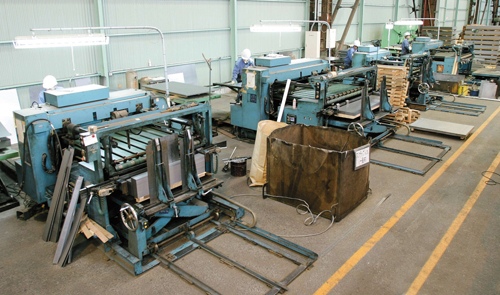

スケアシャー
↑ 画像をクリックすると拡大します
